Cómo medir un bombín
Habitualmente se utiliza indistintamente la denominación bombín, bombillo o cilindro. La mayoría de los bombines (no todos) tienen un cuerpo único constituido por la parte interior y la exterior. Para sustituir o mejorar nuestro bombín debemos conocer sus características principales. En el caso de las medidas de longitud, es preferible tomarlas con el bombín desmontado.

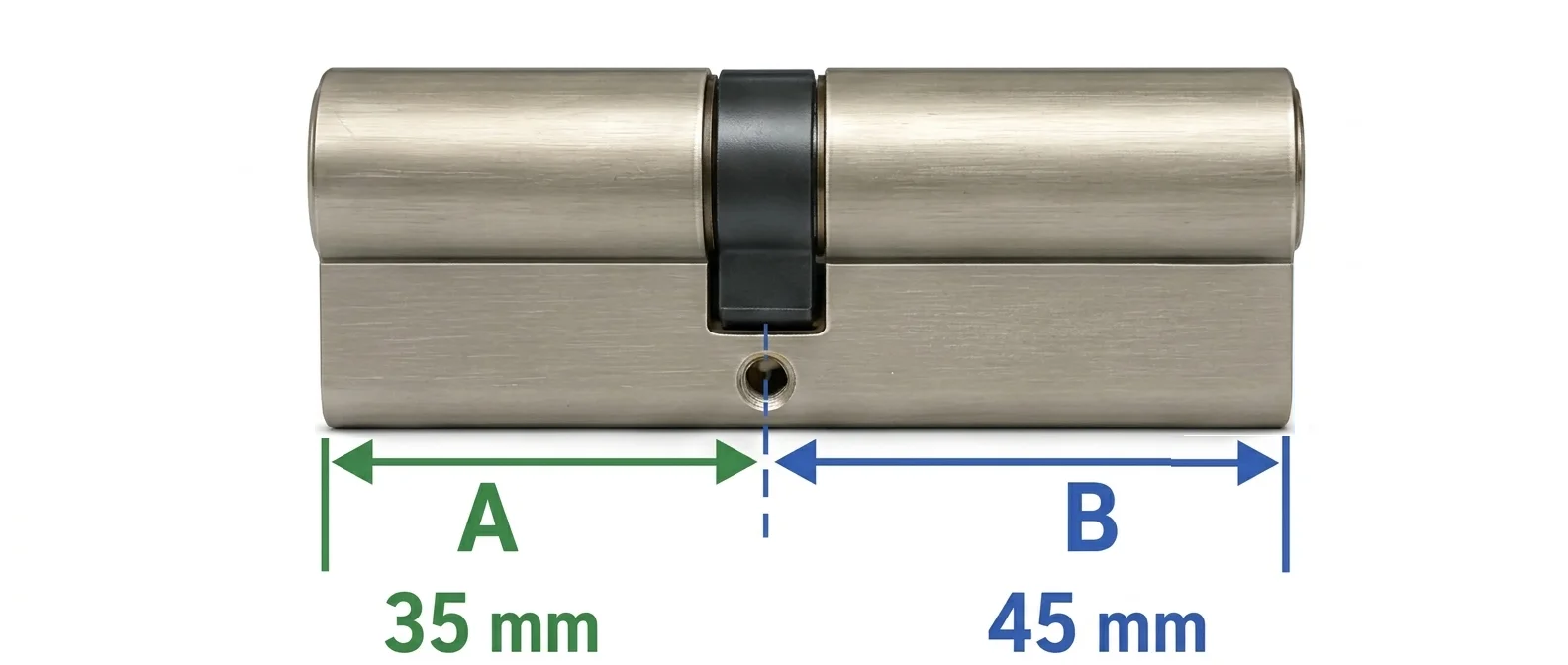

Esquema A / B
El proceso de medida se inicia con la puerta abierta. Con la puerta cerrada no se tiene acceso al tornillo de fijación que está en el canto. Se puede medir con el bombín montado, pero es mucho más impreciso y propenso a errores.
Si retiramos el bombín de la cerradura, siempre, siempre se hará con los pestillos en situación de abierto, es decir, en reposo, sin ninguna vuelta cerrada. Determinadas cerraduras están diseñadas para bloquearse en caso de que se retire el cilindro con la vuelta cerrada.
El tornillo de fijación es el punto cero.
- A · exterior. La distancia entre el centro de ese tornillo y el extremo exterior, medida en milímetros, nos da la medida exterior. En caso de tener escudo protector, siempre está en la parte exterior y atornillado desde el interior. Si tenemos instalado un escudo protector, se tiene que desmontar para dejar a la vista el extremo del bombín, que es lo que intentamos medir.
- B · interior. Desde el mismo centro del tornillo hacia el interior podemos medir el segundo componente de la medida. Si por la parte interior hay pomo en vez de una entrada de llave, lo que tenemos que medir es el cuerpo del cilindro excluyendo el pomo.
La medida se pide en milímetros, sin sumar A+B como un único número. Se escribe A × B (exterior × interior).
Centro del tornillo
La cabeza del tornillo de fijación está normalmente sobre el metal de la cerradura. Lo más normal es que el tornillo esté centrado con respecto a los pestillos centrales y 20 mm más bajo que el centro de la entrada de llave.
Pasos:
- Puerta abierta, a la altura de los ojos con el canto.
- Regla rígida o calibre. La cinta métrica blanda suele llevar a error.
- Apoya el cero en el centro del tornillo, no en el borde de la cabeza.
- Lee hacia fuera (A) y hacia dentro (B), en milímetros enteros.
- Si no desmontas el cilindro, recuerda que estamos midiendo su longitud, no el grueso de la puerta.
El grueso de la leva no influye en la medida de longitud.

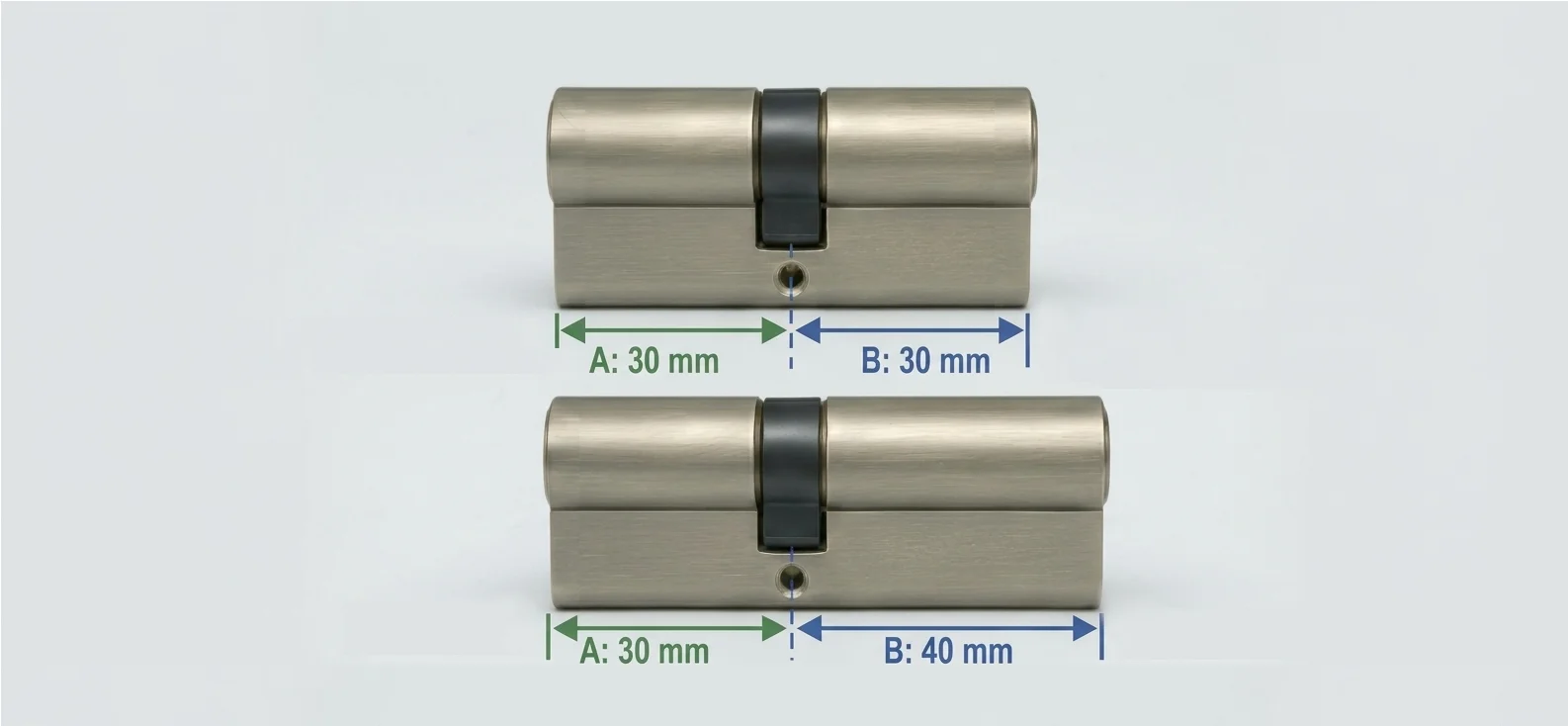

Ejemplos 30/30 y 30/40
Ejemplo de bombines: 30 × 30 mm el superior y 30 × 40 mm el inferior. La medida 30 × 30 es la más habitual y no distingue entre parte interior y exterior. Que sea la más habitual no quiere decir que sea obligatoriamente el suyo, por favor, asegúrese de la medida.
Qué ocurre si sobresale demasiado
Un bombín que asoma más de 2–3 mm se puede romper con una llave inglesa. El escudo protector no cubre un cilindro que queda fuera: cubre el herraje, no el trozo de metal que ya asoma. Un antibumping caro con saliente es un recambio mal pedido, no “más seguro”.
La solución es otra medida (A más corto si sobresale a la calle). Recortar el cuerpo solo si el perfil y el fabricante lo permiten. No es el atajo de un 30/40 pedido al revés.
Pomo
El pomo va al interior. Las cotas A y B se toman al cuerpo del cilindro. El pomo no se cuenta como milímetros de bombín. Si pides un 35×35 con pomo, B es el cuerpo hasta el asiento del pomo, no hasta la palma de la mano.
Sin doble embrague, una llave olvidada al otro lado puede bloquear. Eso no se arregla midiendo: es otra decisión de modelo. Qué bombín necesito.
Leva
La leva es la pestaña que empuja la cerradura. Está en el centro, con el tornillo. Medir A y B no sustituye comprobar que la leva es la de esa caja (DIN en europeo habitual). Sidese, Mottura o pompa italiana no se “aproximan” con un europeo de la misma longitud.
Perfiles especiales
- Europeo. Forma de 8 alargado. Metálica y acorazada.
- Ovalado. Cerradura empotrada de madera. Mismo método A/B; recambio distinto.

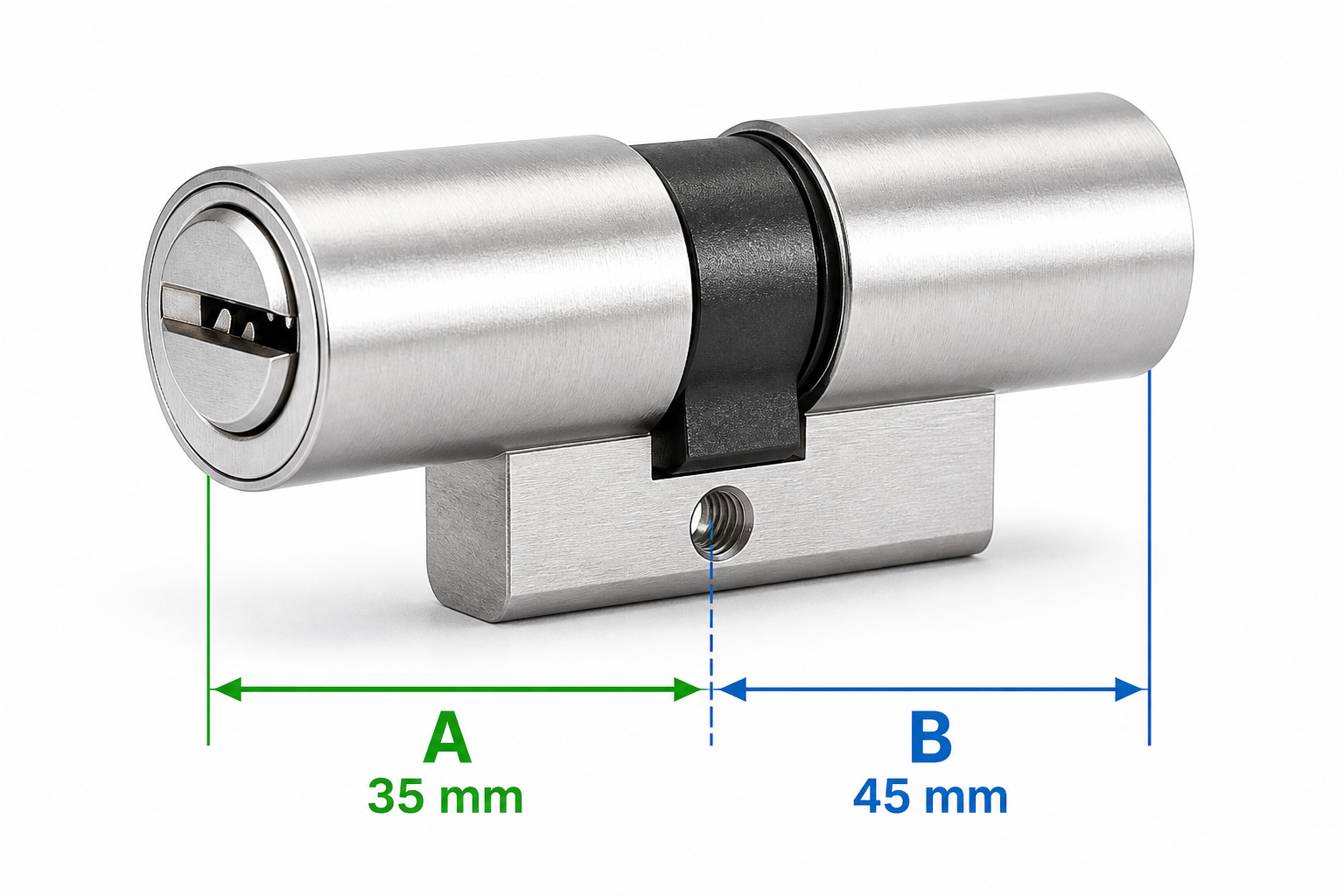

- Suizo. Más redondo. Ni el europeo ni el ovalado sirven. Se mide igual (A/B). En recambio hay que pedir leva, no corona, si la caja va con leva.
Si no reconoces la silueta, fotografía el bombín sacado medio palmo y envíala al taller. No adivinamos perfil por los milímetros.
Errores frecuentes
- Medir de punta a punta y pedir un único número. Falta el origen: el tornillo.
- Invertir 30/40. El lado largo a la calle cuando iba a casa, o al revés.
- Medir con la puerta cerrada o desde el canto, no desde el centro del tornillo.
- Sumar el escudo o el pomo a A o a B.
- Pedir 30×30 “porque es lo normal” sin abrir la puerta.
- Ignorar el perfil. Ovalado y europeo no se intercambian.
- Dejar 8 mm de saliente “para que entre bien la llave”. Es el ataque más barato contra tu puerta.
Productos reales con esas medidas
Fichas de la tienda donde consta la medida. Abre la que coincida con lo que has medido; el stock es el de ahora.
- Ejemplo con pomo Pomo para cerradura Mottura 601/651 8,25 € · En stock
Siguiente paso
Con A y B escritos, elige el recambio en el catálogo. Si aún no tienes claro el perfil o el nivel de seguridad, la guía de qué bombín necesitas ordena los criterios. El comparador pone modelos reales lado a lado.
