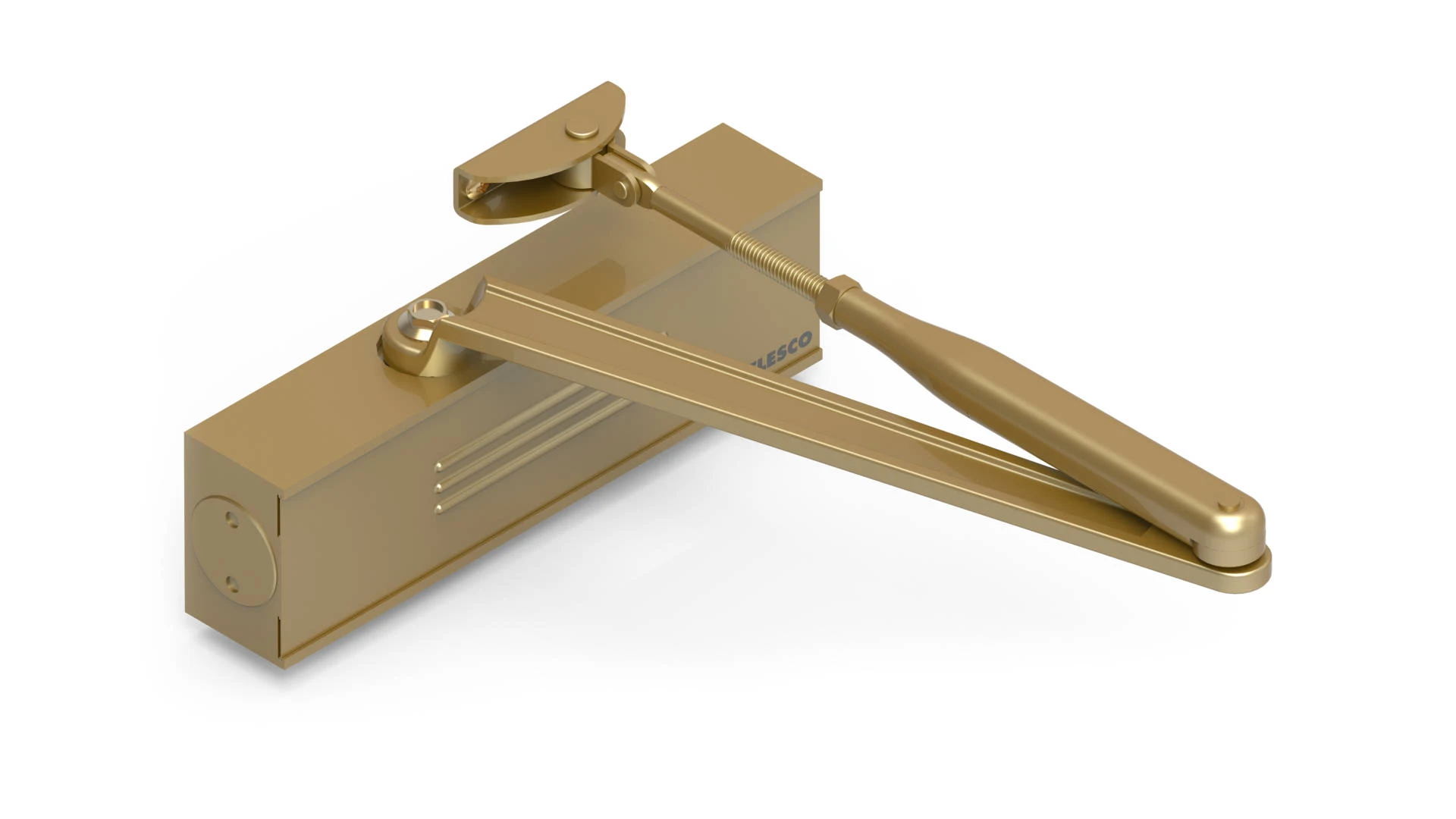

Muelle Unik 2500

Cierrapuertas hidráulico Telesco UNIK 2500

El Telesco UNIK 2500 es un cierrapuertas hidráulico aéreo con mecanismo de piñón-cremallera, diseñado para realizar el cierre automático y controlado de puertas de madera, aluminio, PVC y otros materiales.

Dispone del sistema Flexi, que permite obtener fuerzas de cierre EN 2, EN 3 o EN 4 modificando la posición de instalación del cierrapuertas y del brazo. Está indicado para puertas de hasta aproximadamente 1.100 mm de ancho y 80 kg de peso.

La velocidad general de cierre y el golpe final pueden regularse independientemente mediante válvulas hidráulicas, permitiendo adaptar el funcionamiento del cierrapuertas al peso, dimensiones y características de la puerta.

Características técnicas

• • Fabricante: Telesco
• • Modelo: UNIK 2500
• • Tipo: Cierrapuertas hidráulico aéreo
• • Mecanismo: Piñón-cremallera
• • Brazo: Articulado
• • Fuerza: EN 2 / EN 3 / EN 4
• • Sistema de regulación de fuerza: Flexi mediante posición de montaje
• • Peso máximo de puerta: Hasta 80 kg
• • Ancho máximo de puerta: Hasta 1.100 mm
• • Reversible: Sí
• • Mano derecha / izquierda: Compatible
• • Montaje normal: Sí
• • Montaje invertido: Sí
• • Montaje con brazo paralelo: Sí
• • Velocidad de cierre regulable: Sí
• • Golpe final regulable: Sí
• • Válvula de sobrepresión: Sí
• • Funcionamiento termoestable: Sí
• • Rodamientos de aguja: Sí
• • Retención: Disponible opcionalmente
• • Material del cuerpo: Aluminio
• • Brazo y componentes internos: Acero de alta calidad
• • Peso aproximado: 2,35 kg

Fuerza de cierre EN 2 – EN 4

El sistema Flexi permite utilizar un único modelo de cierrapuertas con diferentes fuerzas de cierre:

• EN 2

• EN 3

• EN 4

La fuerza obtenida depende de la posición utilizada durante el montaje.

Esto permite adaptar el mismo cierrapuertas a diferentes tamaños y pesos de puerta sin necesidad de modificar internamente el mecanismo.

Regulación hidráulica

El Telesco UNIK 2500 dispone de regulación mediante válvulas independientes.

Velocidad general de cierre:

• De 180° a 15° en configuraciones EN 2 y EN 3.

• De 130° a 15° en configuración EN 4.

Golpe final:

• Regulable desde 15° hasta 0°.

El golpe final permite ajustar la fuerza y velocidad durante los últimos grados del recorrido para conseguir que la puerta venza correctamente el resbalón de la cerradura y quede completamente cerrada.

Sistema termoestable

El UNIK 2500 incorpora un sistema hidráulico termoestable, diseñado para mantener un tiempo de cierre relativamente constante frente a variaciones de temperatura.

• • Temperatura de funcionamiento: De -15 °C a +40 °C

Este sistema reduce las variaciones de velocidad del cierrapuertas provocadas por cambios de viscosidad del aceite hidráulico.

Válvula de sobrepresión

El mecanismo incorpora una válvula de sobrepresión destinada a proteger el circuito hidráulico cuando la puerta es forzada manualmente a cerrar a una velocidad superior a la regulada.

Esta protección ayuda a reducir el riesgo de daños internos provocados por cierres bruscos o forzados.

Versión con retenedor

El UNIK 2500 está disponible con:

• Brazo normal sin retención

• Brazo con retenedor regulable

La versión con retenedor permite mantener la puerta abierta en un ángulo seleccionado mediante enclavamiento mecánico.

• Importante: no debe utilizarse una función de retención mecánica en puertas cortafuego cuando la normativa de la instalación exija el cierre automático permanente de la puerta.

Certificaciones

El Telesco UNIK 2500 dispone de:

• Marcado CE

• Certificación según EN 1154

• Certificado nº 2812-CPR-AD5168

• Homologación para puertas resistentes al fuego según EN 1634-1

En instalaciones de protección contra incendios no debe utilizarse en fuerza EN 2.

Instalación

El UNIK 2500 permite distintas configuraciones:

• Montaje normal sobre hoja

• Montaje invertido

• Montaje con brazo paralelo

Su construcción reversible permite utilizar el mismo modelo en puertas de apertura derecha o izquierda.

Aplicaciones

Indicado para:

• Puertas de comunidades

• Portales

• Puertas de viviendas

• Oficinas

• Locales comerciales

• Puertas de madera

• Puertas de aluminio

• Puertas de PVC

• Puertas metálicas compatibles

• Puertas cortafuego en las configuraciones admitidas

Acabados

Disponible, según versión, en:

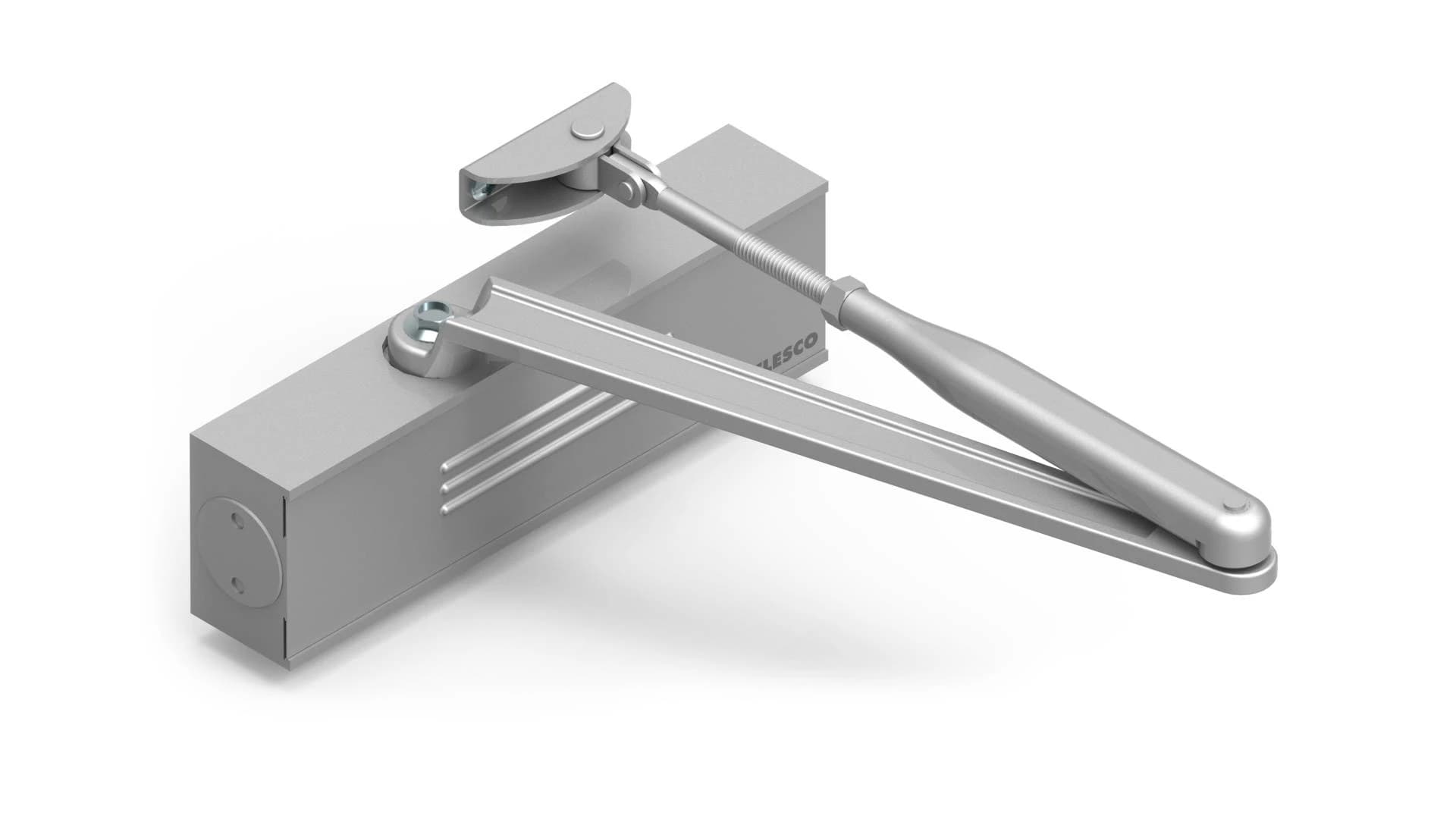

• Plata

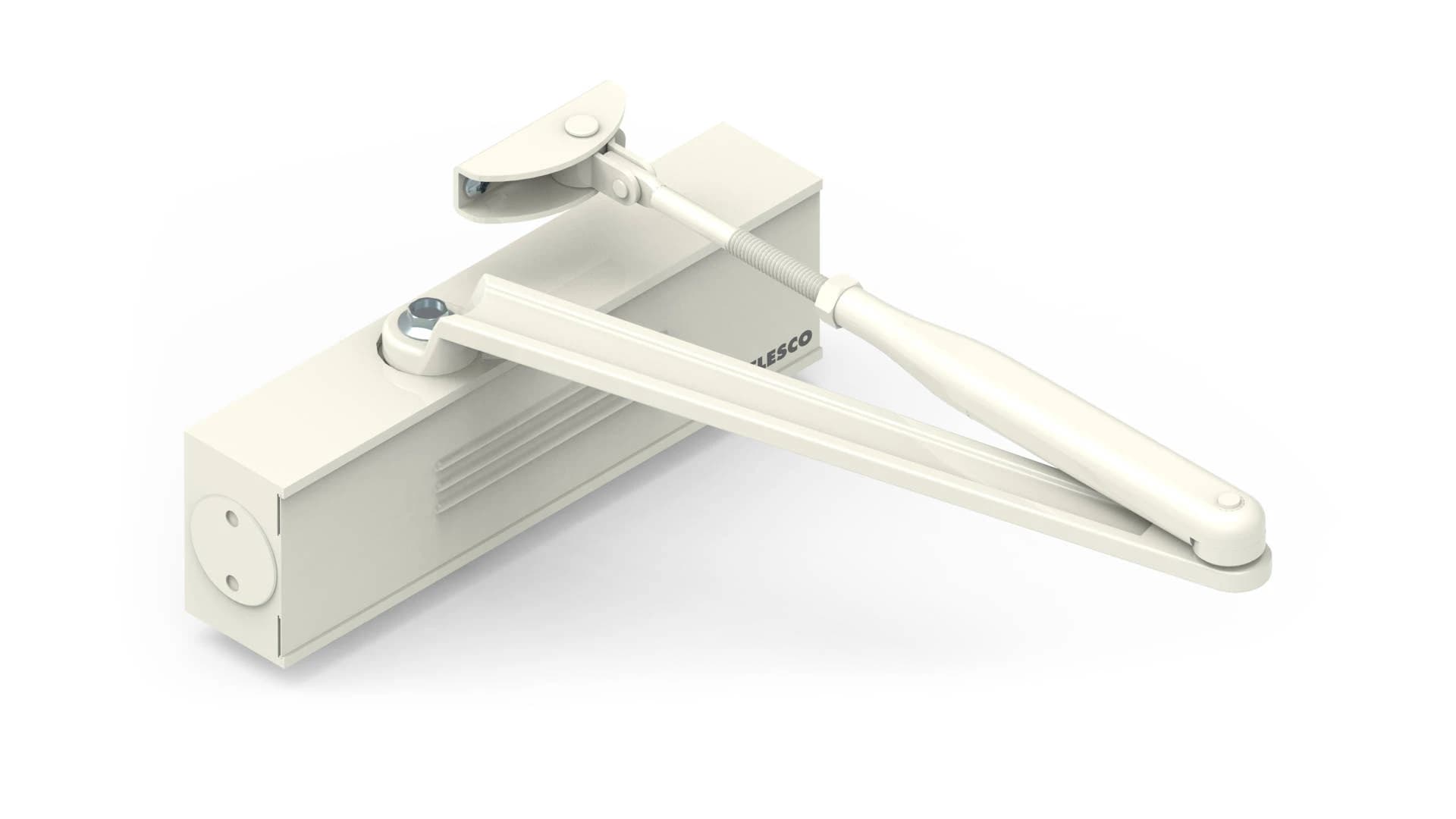

• Blanco

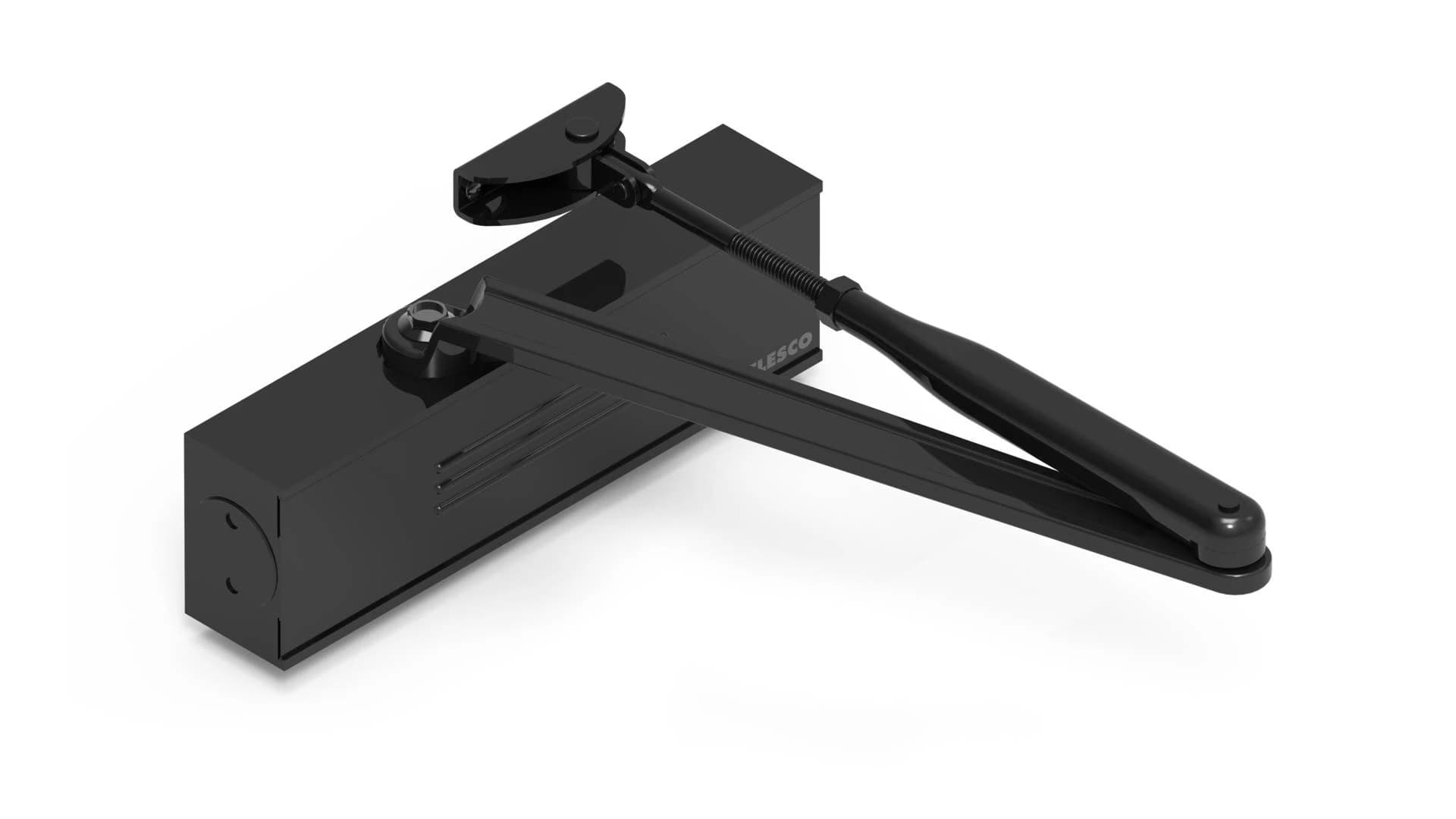

• Negro

• Bronce

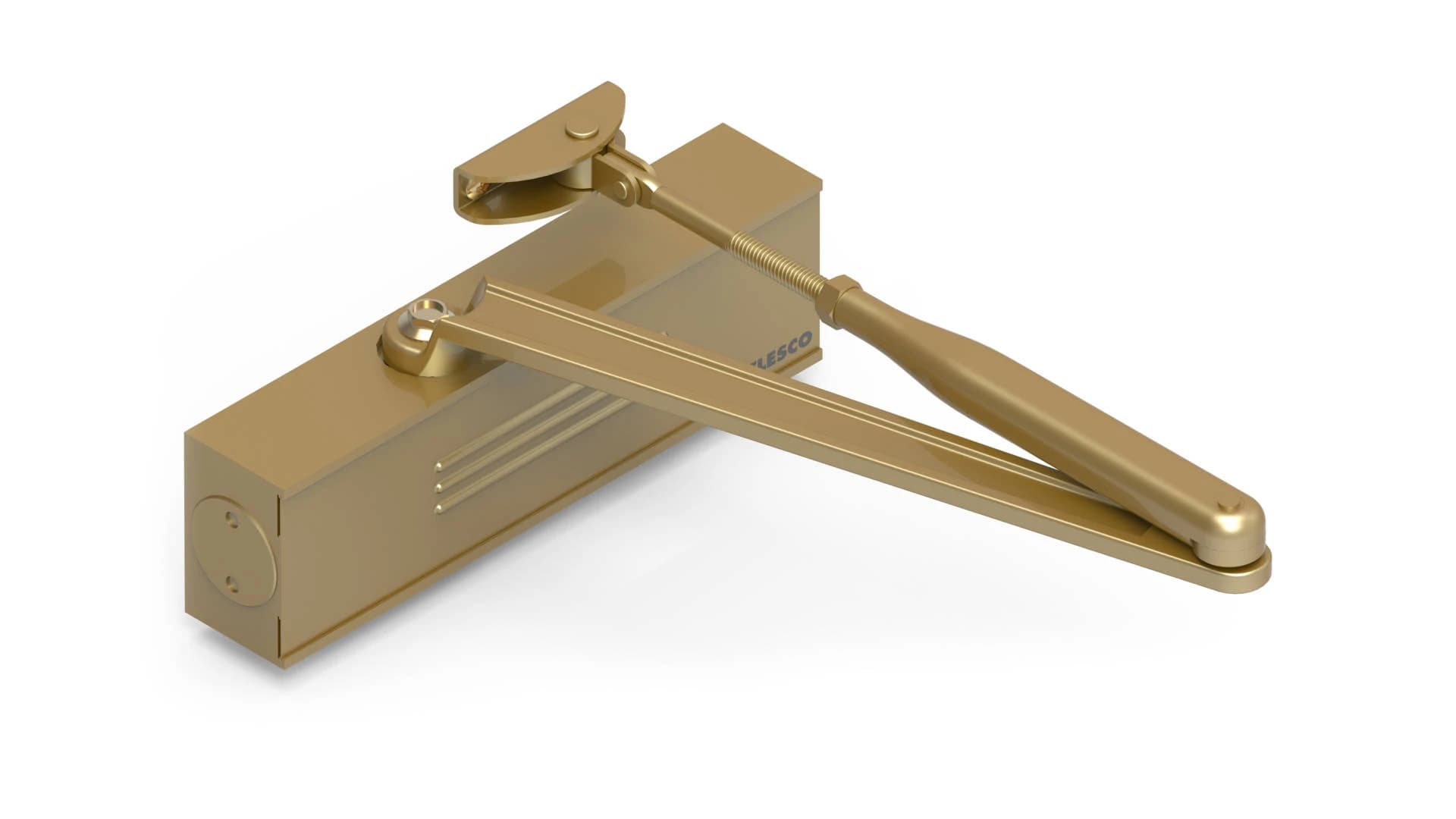

• Oro

Importante antes de realizar el pedido

Debe comprobarse:

• Peso de la puerta

• Ancho de la hoja

• Tipo de montaje

• Fuerza EN necesaria

• Necesidad o no de retenedor

• Acabado deseado

El Telesco UNIK 2500 está indicado para puertas de hasta 80 kg y aproximadamente 1.100 mm de ancho y permite configurar fuerzas EN 2, EN 3 y EN 4 según la posición de instalación.
