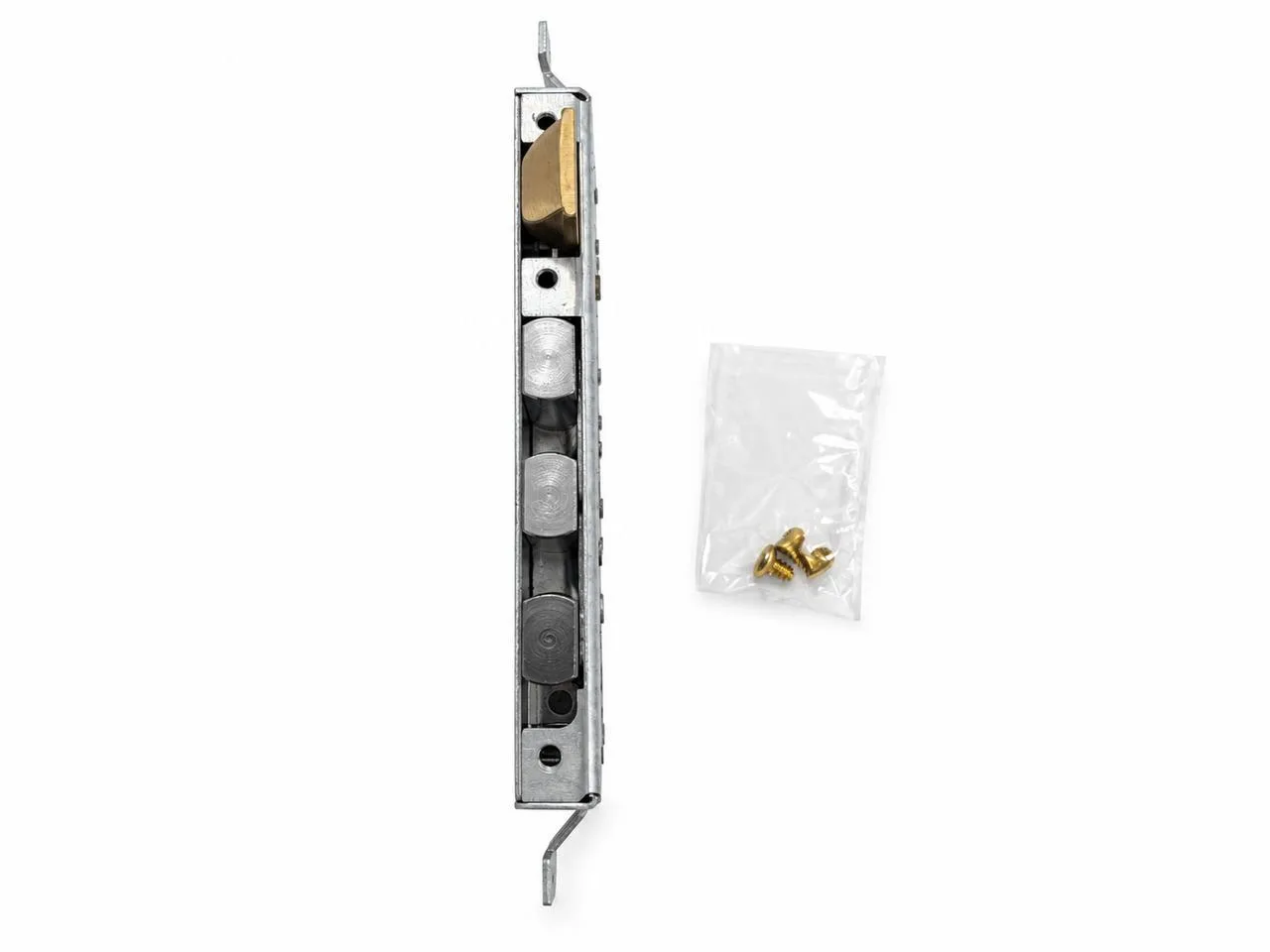

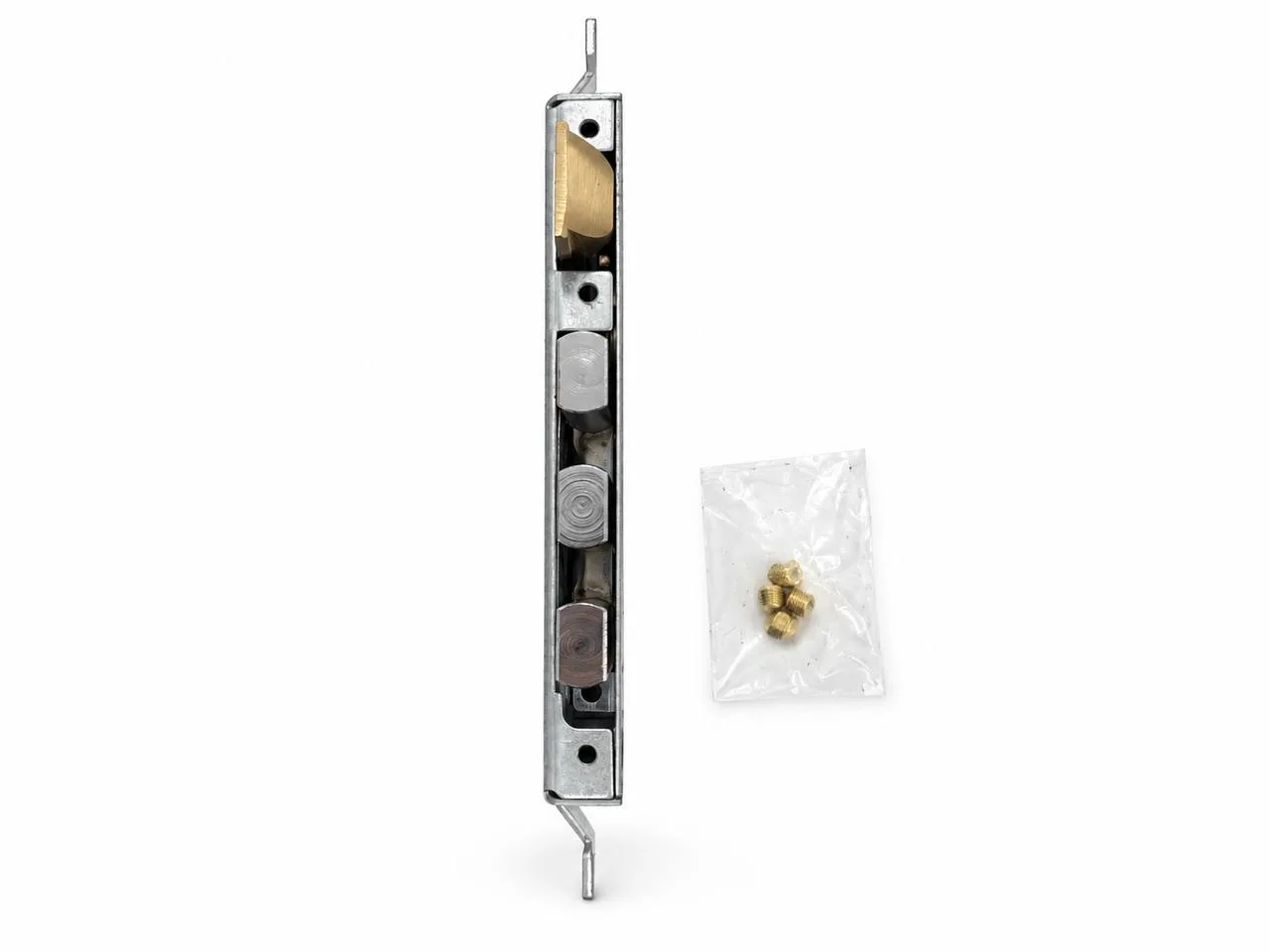

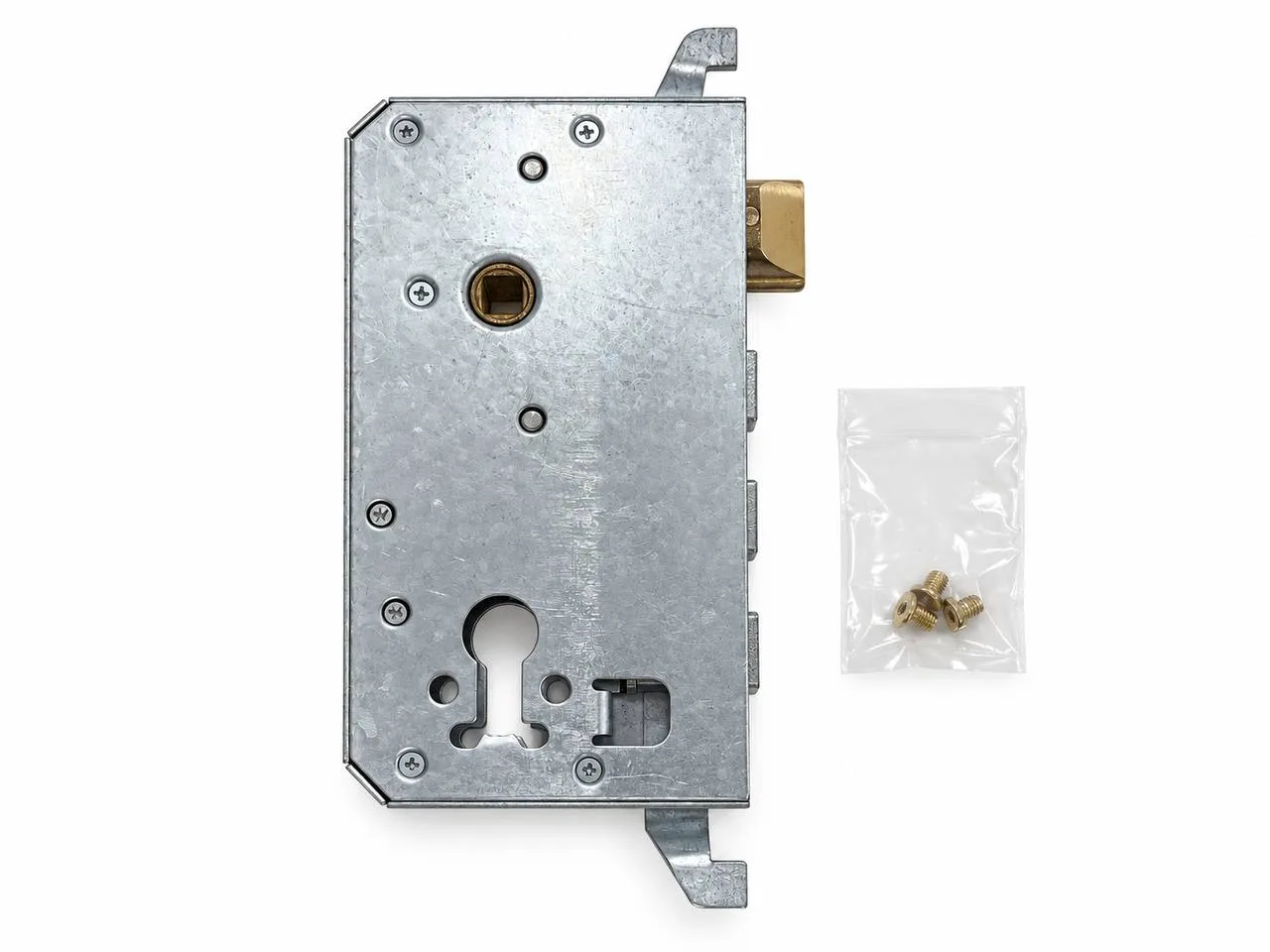

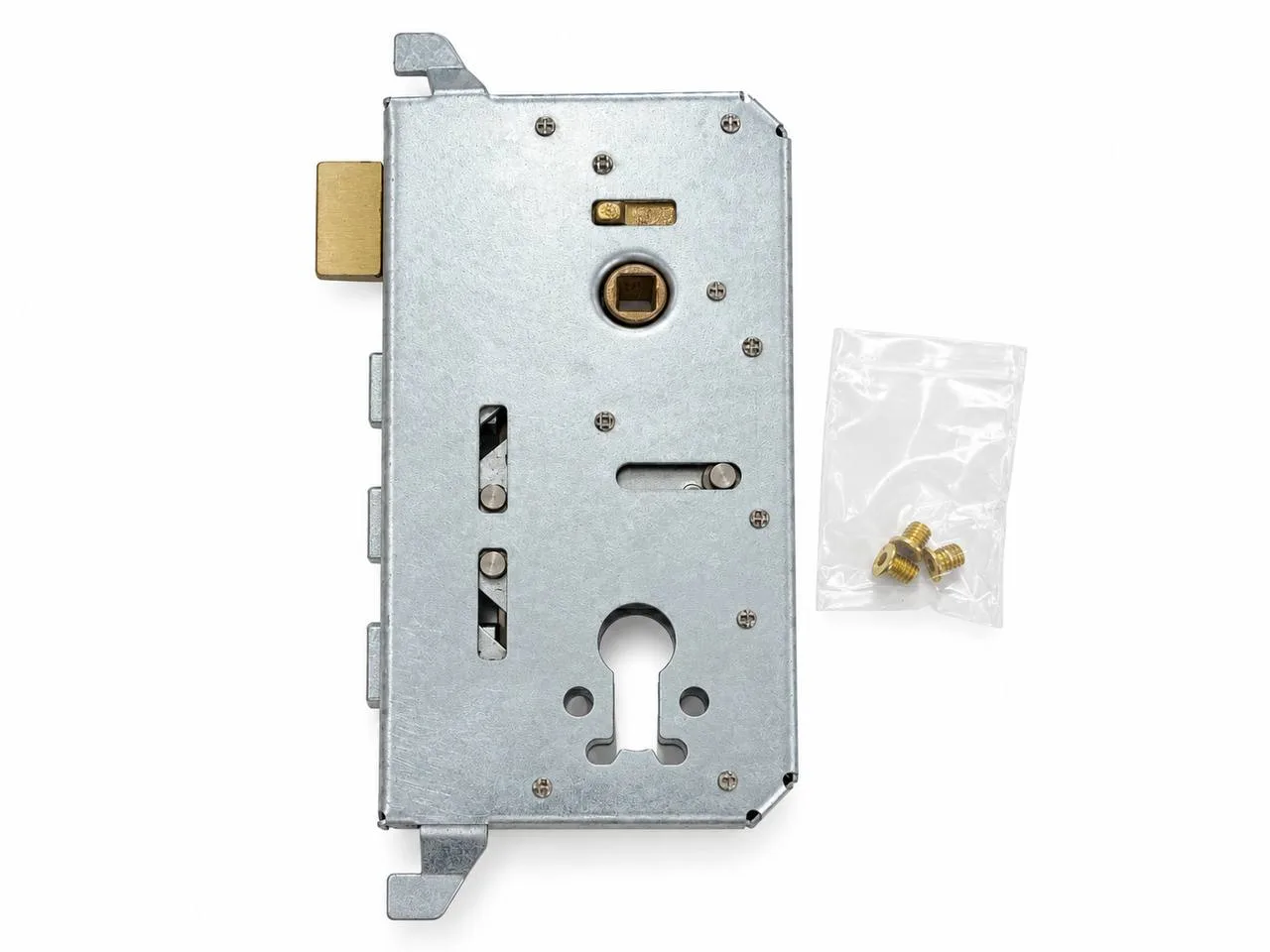

Caja central 509 Moderna Perfil Europeo

Caja central para ARCU 509 – Conversión a perfil europeo

Caja central de conversión diseñada para sustituir el mecanismo original de las cerraduras multipunto ARCU / Arcublock 509, de forma que el sistema de gorjas o de cilindro de perfil suizo pase a un bombín estándar de perfil europeo.

Mantiene el accionamiento de los mecanismos superior e inferior de la cerradura ARCU 509. Se actualiza el cierre sin cambiar la cerradura multipunto completa.

Incorpora picaporte y tres pestillos centrales ovalados de acero, accionados a dos vueltas. La entrada es de 60 mm. En las cajas de conversión 509 de perfil europeo la distancia entre ejes de la manilla que publican los distribuidores del recambio original es de 82 mm.

Trabaja con cilindro de perfil europeo de leva larga. El bombín no va incluido: se elige aparte y puede combinarse con un escudo de perfil europeo. La tornillería pasante admite los interejes de 38, 26,5 y 17 mm.

Características técnicas

• Aplicación: Conversión de cerradura ARCU / Arcublock 509

• Tipo: Caja central para cerradura multipunto

• Versión: Moderna

• Sistema de cilindro: Perfil europeo

• Cilindro incluido: No

• Tipo de leva: Leva larga

• Entrada / aguja: 60 mm

• Distancia entre ejes: 82 mm en la conversión 509 publicada por el recambio original

• Pestillos centrales: 3, ovalados, de acero

• Picaporte / resbalón: Sí

• Vueltas de cierre: 2

• Bulones auxiliares arriba y abajo: 2 (si son 3, la caja es una 511)

• Mano: Derecha (ARCCC509NEU) o izquierda (ARCCC509NEUI)

• Instalación: Embutida

• Tornillería pasante para escudo: 38 / 26,5 / 17 mm

• Compatibilidad: ARCU 509 nueva, también sobre determinadas cajas que venían con perfil suizo

Compatibilidad con ARCU 509

Está destinada a la ARCU 509 nueva: tres pestillos centrales ovalados y dos puntos de cierre en cada mecanismo auxiliar superior e inferior.

No sustituye a la 511 (tres bulones auxiliares) ni a las 509 antiguas de pestillos centrales redondos, que llevan otra caja.

Conversión a perfil europeo

El bombín se elige aparte. La seguridad de la llave no la da la caja, sino el cilindro que se monte. Ese cilindro puede aportar:

• Protección antibumping

• Protección antiganzúa

• Protección antitaladro

• Protección antiextracción

• Protección antirrotura

• Llaves patentadas

• Copia restringida

• Tarjeta de propiedad

Estas características no pertenecen a la caja.

Certificación y control de llaves

• Certificación de seguridad de la caja: no consta una certificación propia

• Llave incluida: no

• Bombín incluido: no

• Copia restringida, patente y tarjeta: dependen del cilindro instalado

Conviene montarla con un bombín de alta seguridad de perfil europeo y un escudo protector.
