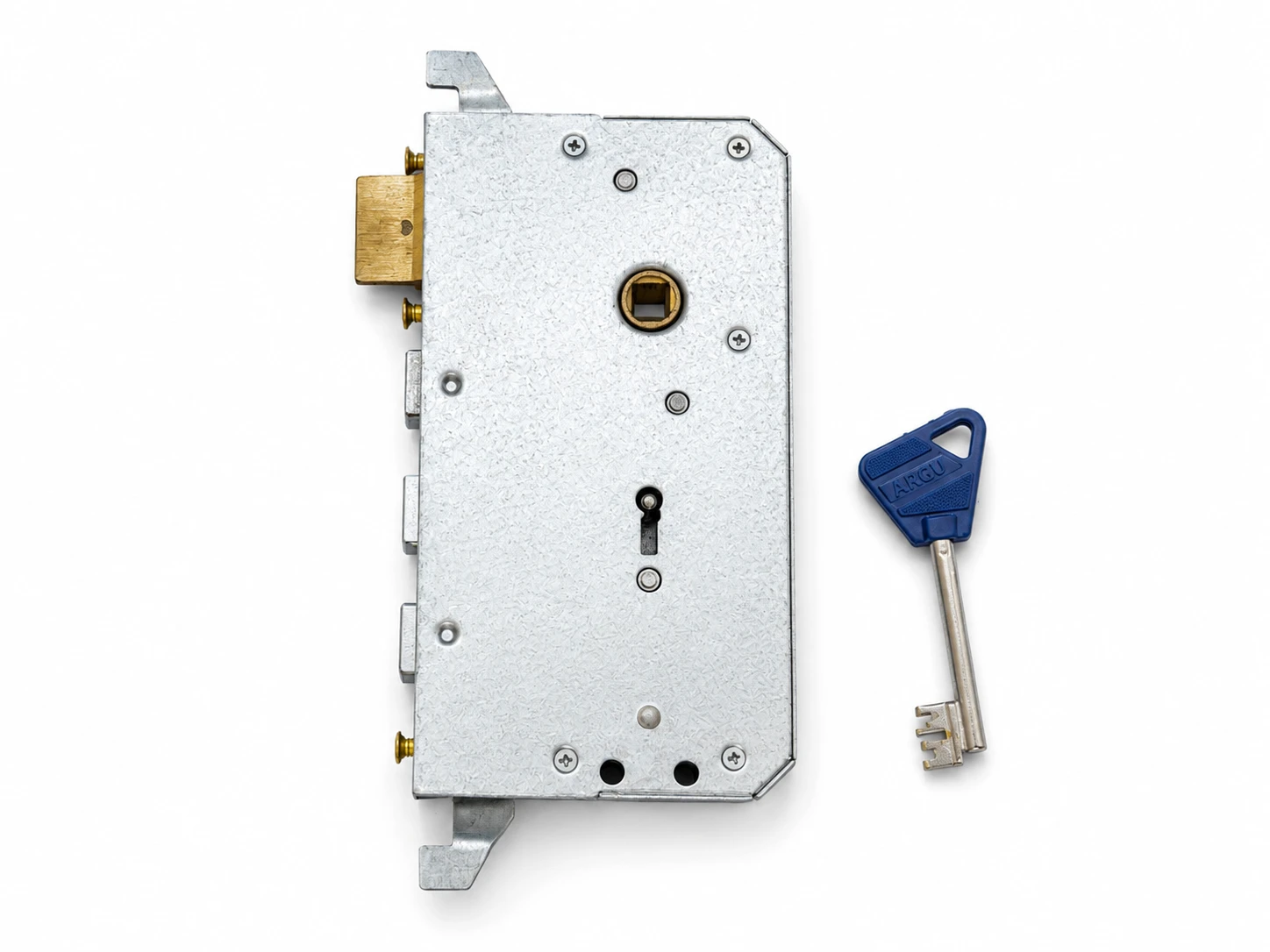

Caja central 509

Caja central cerradura ARCU 509

Caja central de recambio para cerraduras multipunto ARCU Arcublock 509, destinada a sustituir el mecanismo central manteniendo el frontal, las varillas y los mecanismos auxiliares superior e inferior de la cerradura original.

La caja central incorpora picaporte y tres pestillos de seguridad, accionados mediante dos vueltas de llave. Dispone de una entrada de 60 mm y se fabrica en versiones específicas para puertas de mano derecha e izquierda.

La cerradura ARCU 509 se identifica porque los mecanismos de cierre situados en la parte superior e inferior de la puerta disponen de dos bulones cada uno.

Existen dos generaciones principales de caja central ARCU 509:

ARCU 509 Antigua

• Sistema de cierre mediante llave de gorjas

• 3 pestillos centrales cilíndricos/redondos

• Medida aproximada de los pestillos: 25 × 16 mm

• Picaporte incorporado

• Entrada: 60 mm

• Accionamiento mediante 2 vueltas de llave

• Disponible en mano derecha e izquierda

• Acabado cromado

• Se suministra con 5 llaves de gorjas

• Tornillería de fijación del frontal incluida

ARCU 509 Nueva

• Sistema de cierre mediante llave de gorjas

• 3 pestillos centrales ovalados

• Medida aproximada de los pestillos: 20 × 18 mm

• Picaporte incorporado

• Entrada: 60 mm

• Accionamiento mediante 2 vueltas de llave

• Disponible en mano derecha e izquierda

• Acabado cromado

• Se suministra con 5 llaves de gorjas

• Tornillería de fijación del frontal incluida

Características técnicas

• • Marca: ARCU
• • Serie: Arcublock
• • Modelo: 509
• • Tipo: Caja central para cerradura multipunto
• • Aplicación: Puertas equipadas con cerradura ARCU 509
• • Entrada / aguja: 60 mm
• • Picaporte / resbalón: Sí
• • Pestillos centrales: 3
• • Vueltas de cierre: 2
• • Accionamiento de mecanismos superior e inferior: Sí
• • Mano: Derecha o izquierda
• • Versiones: Antigua y nueva
• • Acabado: Cromado
• • Llaves incluidas: 5

Diferencias entre ARCU 509 antigua y nueva

La forma de los tres pestillos centrales permite identificar fácilmente la generación de la cerradura:

• ARCU 509 antigua: tres pestillos cilíndricos o redondos de aproximadamente 25 × 16 mm.

• ARCU 509 nueva: tres pestillos ovalados de aproximadamente 20 × 18 mm.

Antes de seleccionar el recambio es necesario comprobar la forma de los pestillos y la mano de apertura de la puerta.

Cómo identificar una ARCU 509

La principal diferencia frente a otros modelos de la serie Arcublock se encuentra en los mecanismos auxiliares:

• • ARCU 509: 2 bulones en el cierre superior y 2 bulones en el cierre inferior.
• • ARCU 511: 3 bulones en el cierre superior y 3 bulones en el cierre inferior.

Sistema de llave

En las versiones originales de gorjas:

• • Tipo de llave: Gorjas
• • Llave patentada: No consta
• • Copia restringida: No
• • Tarjeta de propiedad: No
• • Elemento interactivo o móvil en la llave: No

La caja central está destinada a la reparación o sustitución del mecanismo central de una cerradura ARCU 509 existente, permitiendo conservar el resto del sistema multipunto instalado en la puerta.
