Caja central 511

Caja central ARCU 511

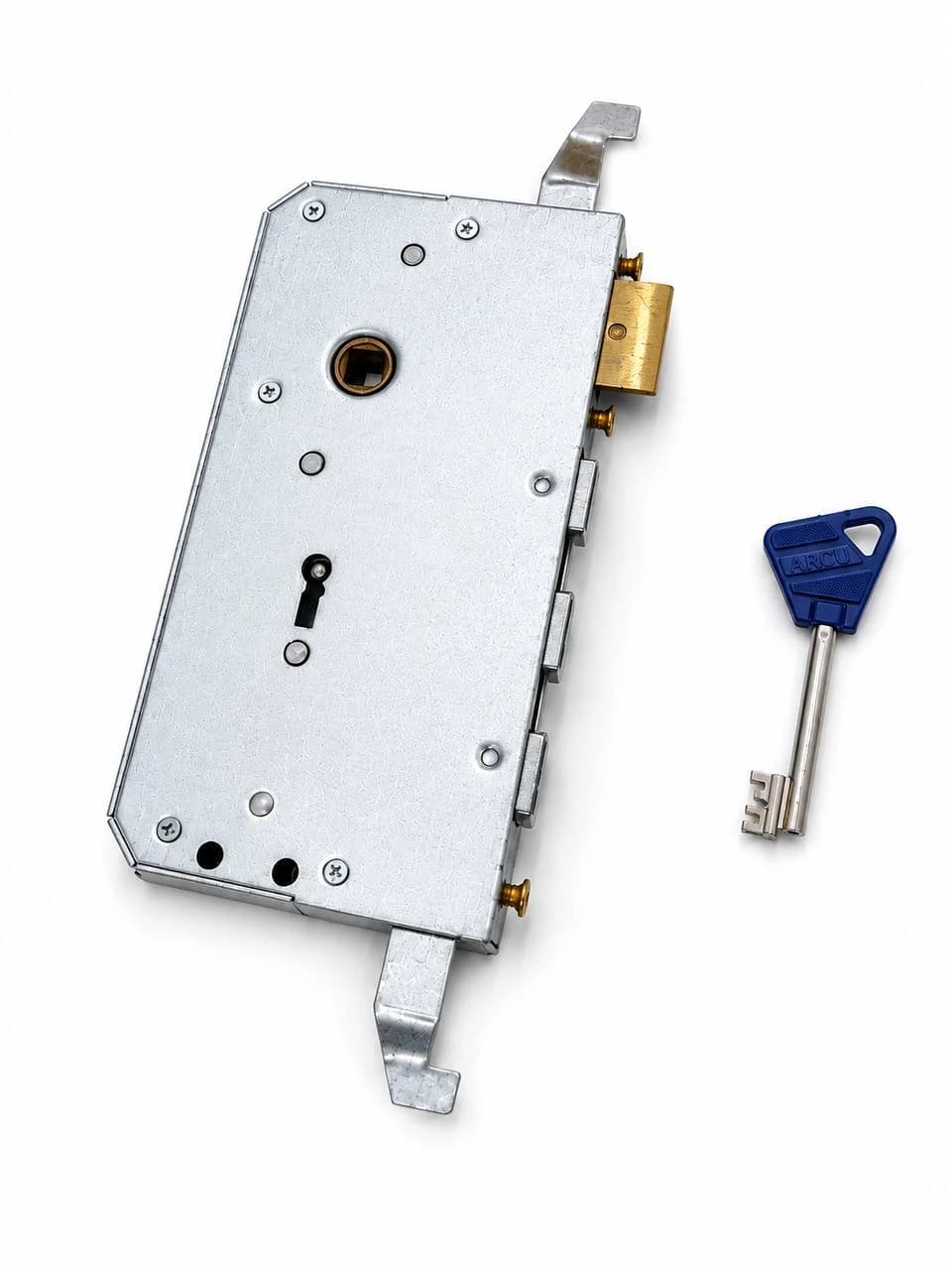

Caja central de recambio para cerraduras de seguridad multipunto ARCU 511, destinada a puertas equipadas con el sistema de cierre Arcublock 511.

La caja central incorpora picaporte y tres pestillos de seguridad, y acciona mediante las varillas de la cerradura los puntos de cierre superior e inferior. El cierre de seguridad se realiza mediante llave de gorjas y dos vueltas de llave.

Dispone de una entrada de 60 mm y se fabrica en versiones específicas para puertas de mano derecha o izquierda.

Existen dos versiones de la caja central ARCU 511, que deben seleccionarse en función del modelo instalado originalmente:

ARCU 511 Antigua

• Sistema de cierre mediante llave de gorjas

• 3 pestillos cilíndricos/redondos

• Picaporte incorporado

• Entrada: 60 mm

• Medida aproximada del pestillo: 25 × 16 mm

• Cierre mediante 2 vueltas de llave

• Disponible en mano derecha e izquierda

• Se suministra con 5 llaves de gorjas

ARCU 511 Moderna

• Sistema de cierre mediante llave de gorjas

• 3 pestillos ovalados

• Picaporte incorporado

• Entrada: 60 mm

• Medida aproximada del pestillo: 20 × 18 mm

• Cierre mediante 2 vueltas de llave

• Disponible en mano derecha e izquierda

• Se suministra con 5 llaves de gorjas

Características técnicas

• • Marca: ARCU
• • Modelo: 511
• • Tipo: Caja central para cerradura multipunto
• • Aplicación: Cerraduras ARCU / Arcublock 511
• • Número de puntos de cierre de la cerradura: 3
• • Entrada / aguja: 60 mm
• • Sistema de llave: Gorjas
• • Número de vueltas: 2
• • Picaporte / resbalón: Sí
• • Pestillos centrales: 3
• • Accionamiento de varillas superior e inferior: Sí
• • Mano: Derecha o izquierda
• • Versiones: Antigua y moderna
• • Llaves incluidas: 5
• • Acabado: Cromado

Diferencias entre ARCU 511 antigua y moderna

La principal diferencia para identificar correctamente el recambio se encuentra en la forma de los pestillos centrales:

• • ARCU 511 antigua: pestillos cilíndricos o redondos.
• • ARCU 511 moderna: pestillos ovalados.

Es importante comprobar tanto la forma de los pestillos como la mano de apertura de la puerta antes de seleccionar la variante.

Sistema de llave

• • Tipo de llave: Gorjas
• • Llave patentada: No
• • Copia restringida: No
• • Tarjeta de propiedad: No
• • Elemento interactivo o móvil en la llave: No

La caja central corresponde únicamente al mecanismo central de la cerradura ARCU 511 y está destinada a la reparación o sustitución del mecanismo existente manteniendo el resto del sistema multipunto instalado en la puerta.
