Escudo BD280 ROK manganeso

Escudo de seguridad DISEC BD280 ROK

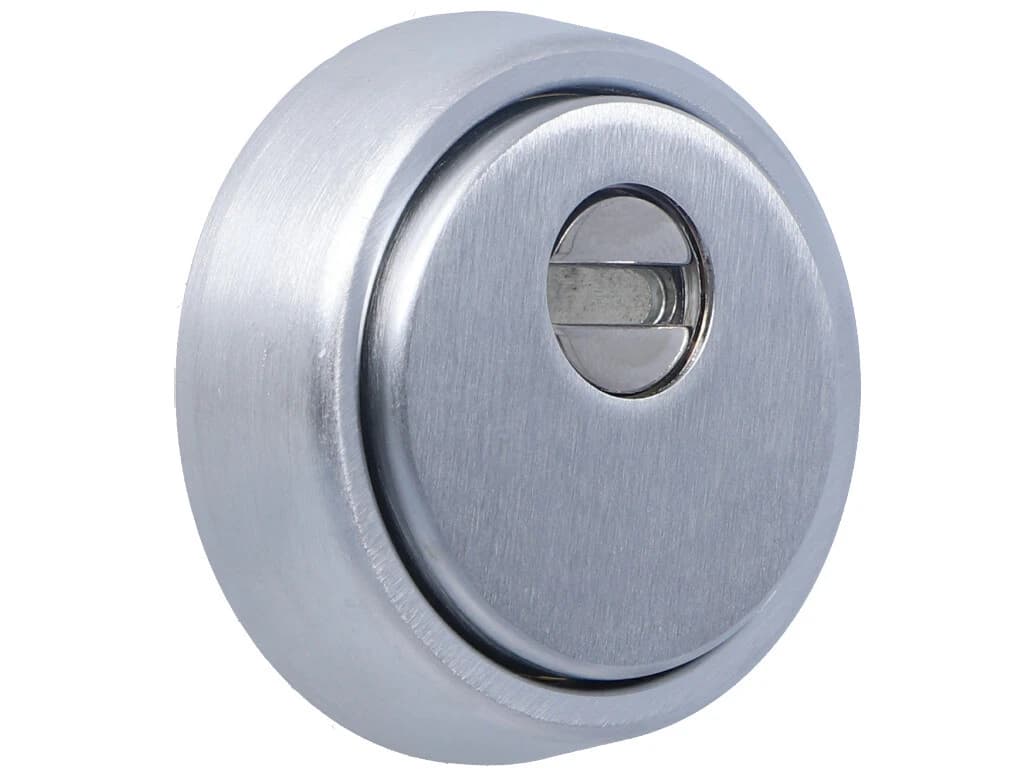

El DISEC BD280 ROK es un escudo acorazado de alta seguridad diseñado para proteger cilindros de perfil europeo frente a ataques destructivos sobre el conjunto de cierre.

Está fabricado con un bloque macizo de acero y refuerzos de carburo de tungsteno / widia diamantada, incorporando distintas protecciones mecánicas destinadas a dificultar ataques mediante taladro, fresado, extracción, torsión y uso de coronas.

La tecnología ROK utiliza un fresado frontal en espiral diseñado específicamente para dificultar el trabajo de coronas de corte y herramientas rotativas sobre el frontal del escudo.

Características técnicas

• • Fabricante: DISEC
• • Modelo: BD280
• • Gama / tecnología: ROK
• • Tipo: Escudo acorazado de alta seguridad
• • Aplicación: Protección de cilindros de perfil europeo
• • Sistema de fijación: Tornillería pasante desde el interior
• • Número de tornillos de fijación: 4
• • Material principal: Acero macizo reforzado
• • Refuerzos: Carburo de tungsteno / widia diamantada
• • Rotor frontal: Giratorio y acerado
• • Rotor reforzado: Acero al manganeso en la versión BD280MR
• • Fresado frontal: Espiral con tecnología ROK
• • Protección antitaladro: Sí
• • Protección antifresado: Sí
• • Protección frente a coronas: Sí
• • Protección antiextracción: Sí
• • Protección frente a torsión y mordazas: Sí
• • Protección de la tornillería: Sí, mediante bolas de acero macizo
• • Sistema magnético: No

Tecnología ROK

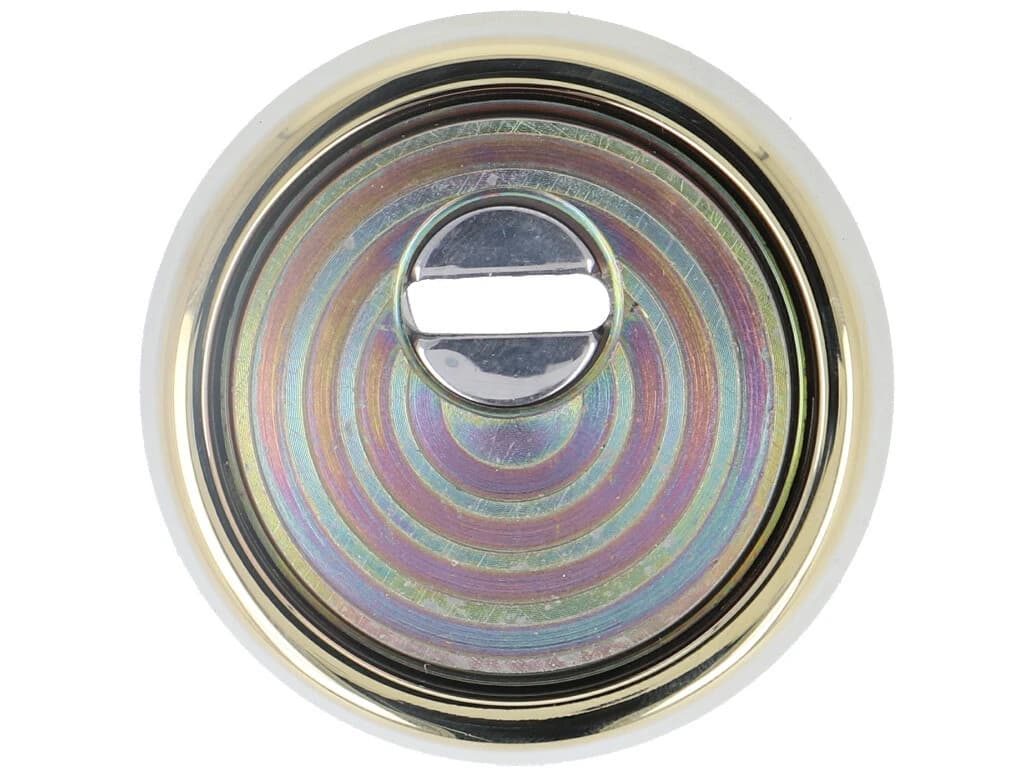

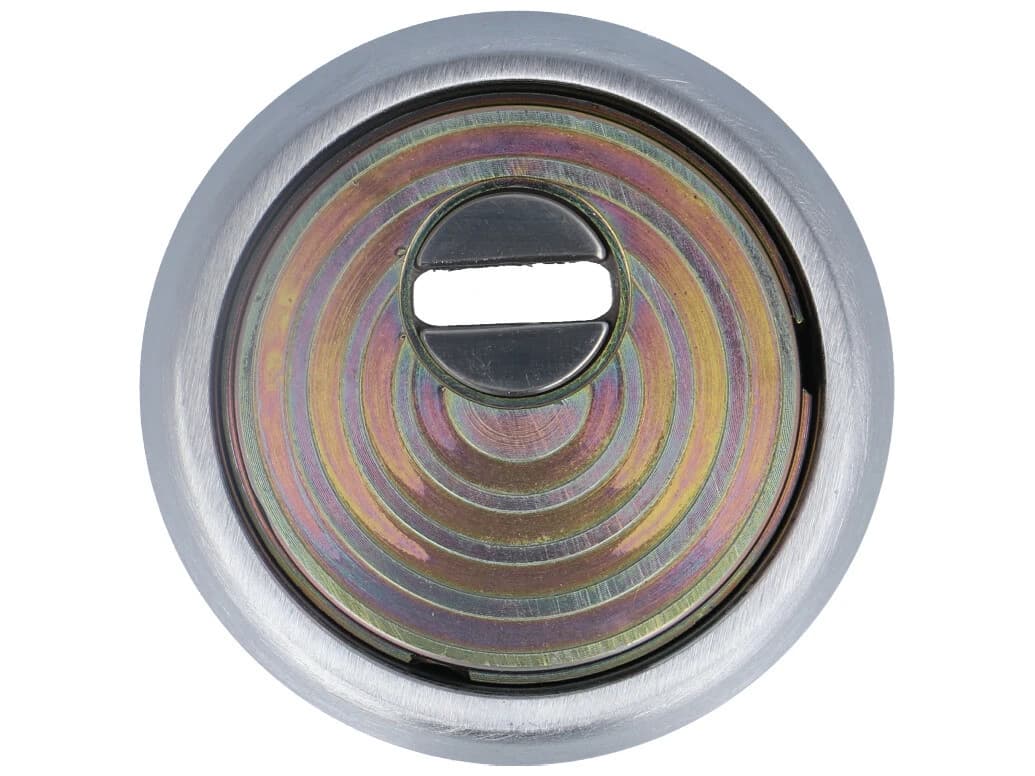

El frontal del escudo incorpora un fresado en espiral ROK diseñado para dificultar el agarre y avance de coronas utilizadas para mecanizar o destruir el escudo.

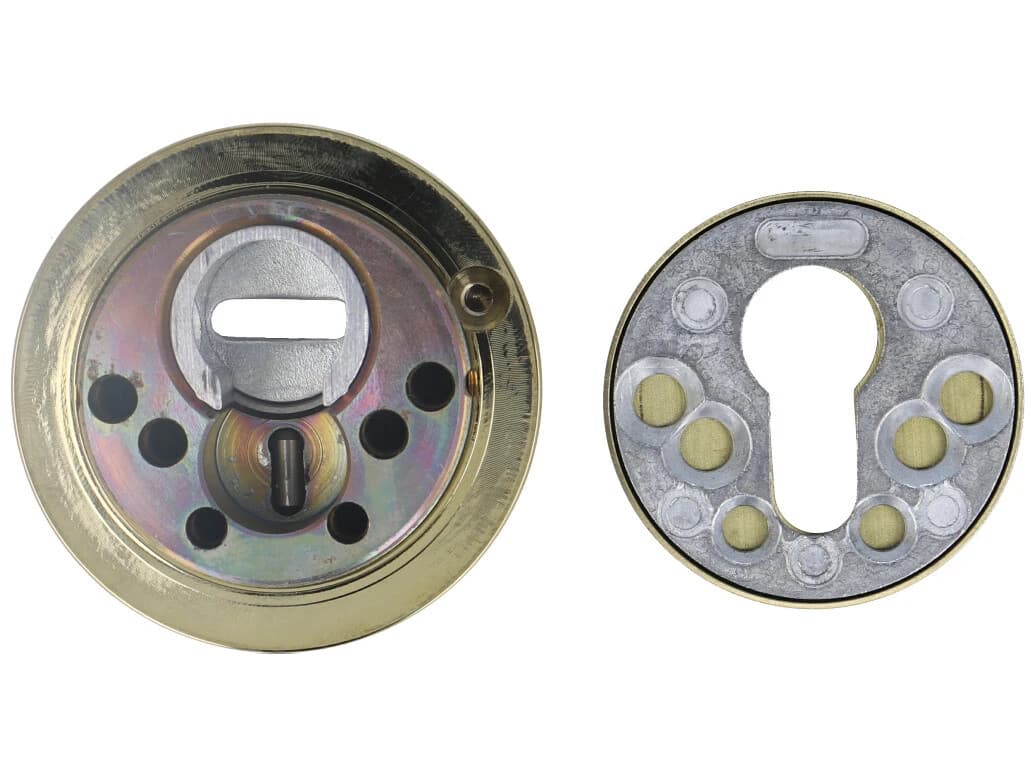

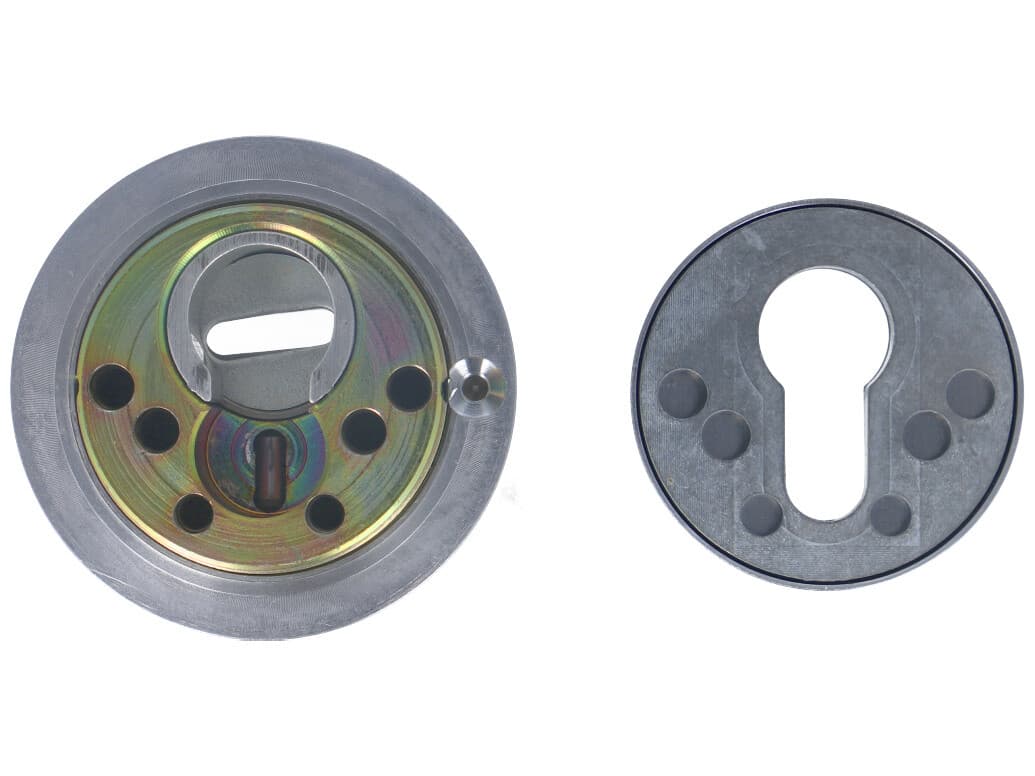

El conjunto incorpora además:

• Bloque de acero macizo para dificultar el taladrado.

• Rotor giratorio acerado que protege la entrada del cilindro.

• Espina de widia diamantada situada en la zona de la base del bombín.

• Bolas de acero macizo para proteger la tornillería frente al taladrado.

• Geometría exterior diseñada para dificultar el agarre mediante mordazas, tenazas o herramientas de extracción.

• Cuerpo de geometría Sferik, diseñado para reducir los puntos de agarre durante ataques por extracción.

Fijación

El BD280 utiliza cuatro tornillos pasantes de seguridad que fijan el escudo desde el interior de la puerta.

La tornillería es de acero inoxidable y está diseñada con capacidad controlada de flexión y torsión, con una resistencia declarada de hasta aproximadamente 2.100 kg de presión.

Distancias de fijación

El sistema permite diferentes posiciones de tornillería para adaptarse a numerosas cerraduras:

• 17 mm

• 26,5 mm

• 38 mm

Esto proporciona compatibilidad con gran parte de las cerraduras preparadas para cilindro de perfil europeo.

Dimensiones principales

• • Diámetro aproximado del cuerpo de encastre: 47 mm
• • Diámetro exterior aproximado: 65 mm
• • Cajeado recomendado: Aproximadamente 48-51 mm según instalación

Antes de instalar el escudo debe comprobarse el espacio disponible en la puerta, la cerradura y la posición de la tornillería.

Compatibilidad

La configuración BD280 está preparada para numerosas cerraduras de perfil europeo y sistemas compatibles con estándares habituales, incluyendo configuraciones utilizadas por fabricantes como:

• TESA

• Ezcurra

• CISA

• ISEO

• Mottura

• BKS

• KFV

• Abloy

• Winkhaus

• Cerraduras compatibles con DIN 18250

Para cerraduras con geometrías especiales existen otras variantes de la familia ROK, como BD285 para determinadas cerraduras Orengo o BD290 para cerraduras Lince.

Certificaciones

El DISEC BD280 ROK dispone de las siguientes clasificaciones de seguridad:

• EN 1906: Grado 4

• UNE 85160:2013: Grado 4C

Estas clasificaciones corresponden a un elevado nivel de resistencia frente a ataques mecánicos sobre el conjunto de protección.

Acabados

Disponible según versión en:

• Cromo satinado

• Dorado / PVD

• Negro

Contenido

El conjunto incluye, según configuración:

• Escudo exterior DISEC BD280 ROK

• Contraplaca o roseta interior de fijación

• Embellecedor interior

• Tornillería de seguridad

• Bolas de acero de protección para la tornillería

• Elementos auxiliares de montaje

Importante

El DISEC BD280 ROK no incorpora bombín, sino que protege físicamente el cilindro instalado detrás del escudo.

Por tanto, características como:

• Llave patentada

• Copia restringida

• Tarjeta de propiedad

• Elemento móvil o interactivo en la llave

• Protección antibumping

• Protección antiganzúa

dependen del bombín de perfil europeo instalado y no del escudo.

El BD280 ROK aporta principalmente resistencia física frente a ataques destructivos, por lo que debe combinarse con un cilindro de alta seguridad para obtener una protección completa.
