Escudo BKD280 DIAMOND manganeso

Escudo acorazado DISEC BKD280 DIAMOND

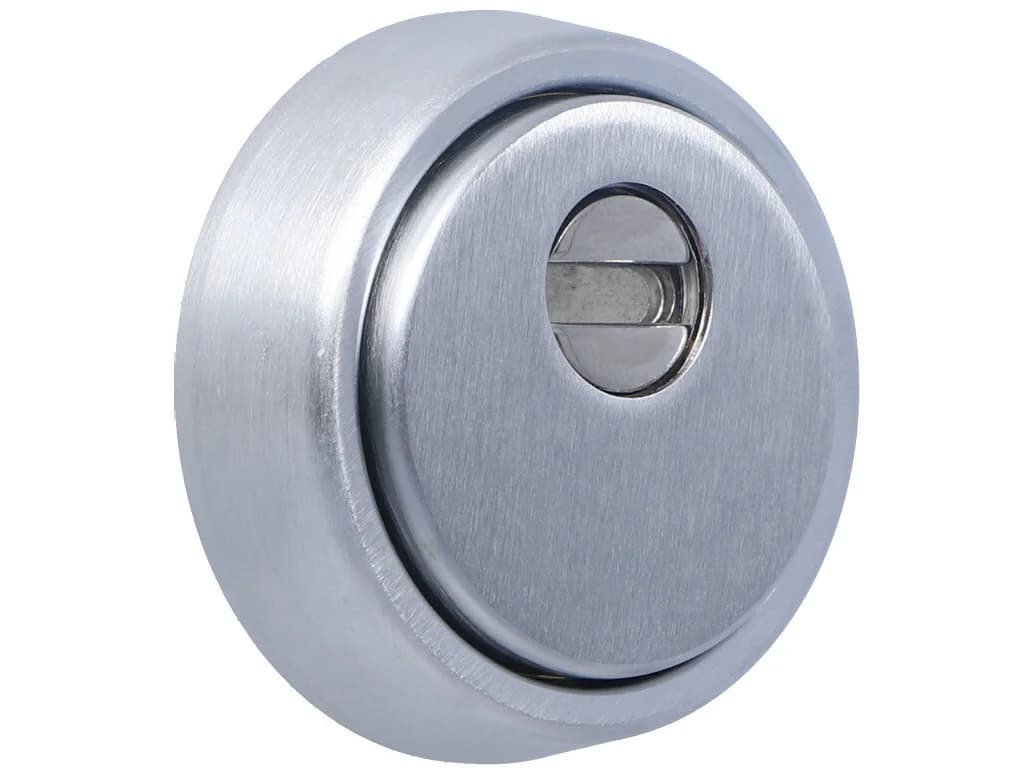

El DISEC BKD280 DIAMOND es un escudo acorazado de máxima seguridad para bombines de perfil europeo, diseñado para proteger físicamente el cilindro y la cerradura frente a ataques destructivos de alta intensidad.

Pertenece a la gama DIAMOND de DISEC, que incorpora refuerzos específicos mediante materiales de elevada dureza, insertos DIAMOND y elementos de carburo de tungsteno para aumentar especialmente la resistencia frente a taladro, fresado, corona y amoladora radial.

Su estructura maciza, el rotor frontal reforzado, el sistema antisketting y la tornillería pasante permiten formar una protección mecánica de muy alto nivel alrededor del bombín.

Características técnicas

• • Fabricante: DISEC
• • Modelo: BKD280
• • Gama: DIAMOND
• • Tipo: Escudo acorazado de alta seguridad
• • Formato de cilindro: Perfil europeo
• • Forma exterior: Redonda
• • Sistema magnético: No

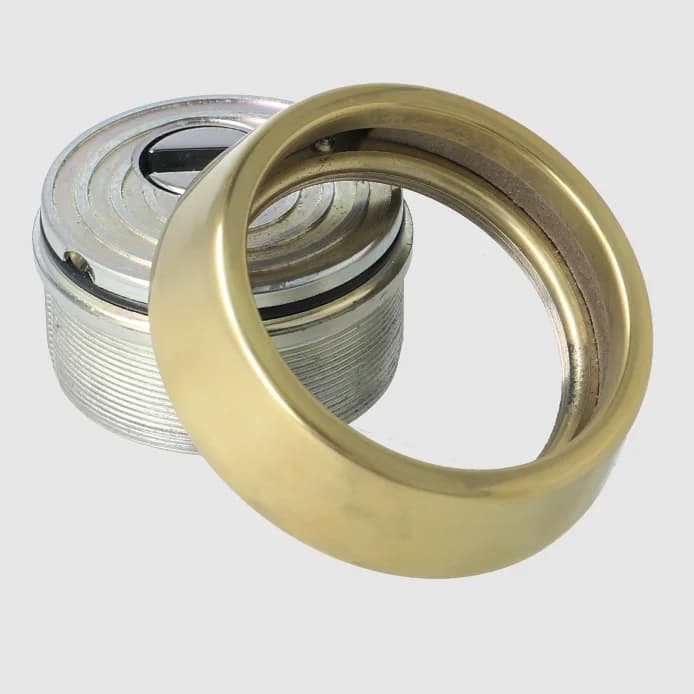

• • Cuerpo: Bloque macizo de acero reforzado
• • Rotor / lenteja: Giratorio y reforzado
• • Lenteja de acero al manganeso: Sí, según versión BKD280MR
• • Insertos DIAMOND: Sí
• • Carburo de tungsteno: Sí
• • Elementos de widia de elevada dureza: Sí
• • Sistema antisketting: Sí
• • Sistema Flex: Sí
• • Tornillería pasante: Sí
• • Protección antitaladro: Sí
• • Protección antifresado: Sí
• • Protección anticorona: Sí
• • Protección antiradial: Sí
• • Protección antiextracción: Sí
• • Protección frente a torsión y arrancamiento: Sí
• • Acabados: Latón PVD y cromo satinado

Tecnología DIAMOND

La principal diferencia del BKD280 respecto a las gamas inferiores de DISEC es la incorporación de refuerzos DIAMOND en las zonas especialmente expuestas a ataques mediante herramientas eléctricas.

El conjunto incorpora diferentes elementos de elevada dureza:

• Insertos frontales DIAMOND

• Protecciones laterales DIAMOND

• Elementos de carburo de tungsteno

• Pasadores de widia de elevada dureza

• Refuerzos sobre el rotor

• Bloque macizo de acero

Estos elementos están dispuestos para dificultar que una herramienta pueda avanzar directamente hacia el bombín.

Protección frente a radial

Uno de los objetivos principales de la gama DIAMOND es aumentar la resistencia frente a ataques realizados mediante amoladora radial.

Los refuerzos se distribuyen tanto en la zona frontal como lateral del escudo para dificultar el corte del cuerpo y el acceso posterior al cilindro.

• • Protección antiradial: Sí
• • Refuerzos frontales: Sí
• • Refuerzos laterales: Sí
• • Materiales de elevada dureza: Sí

Protección antitaladro y antifresado

El BKD280 incorpora múltiples barreras frente a herramientas rotativas.

Entre ellas encontramos:

• Lenteja frontal reforzada

• Insertos DIAMOND

• Elementos de carburo de tungsteno

• Pasadores endurecidos

• Bloque macizo de acero

• Protecciones en la zona de los tornillos

Su objetivo es dificultar el avance de:

• Brocas

• Fresas

• Herramientas tipo Dremel

• Coronas

• Amoladoras rectas

• Herramientas rotativas de alta velocidad

Rotor / lenteja reforzada

La entrada de llave está protegida mediante una lenteja o rotor giratorio de alta resistencia.

En la variante BKD280MR se utiliza una lenteja de acero al manganeso, complementada por las protecciones internas DIAMOND.

El giro libre del rotor dificulta que una herramienta pueda sujetarlo directamente para transmitir fuerza al cuerpo del escudo.

Carburo de tungsteno

La zona frontal incorpora dos elementos de carburo de tungsteno destinados a aumentar la resistencia frente a ataques con herramientas de corte y fresado.

El carburo de tungsteno presenta una dureza muy elevada y dificulta considerablemente el mecanizado del escudo mediante herramientas convencionales.

Sistema antisketting

El BKD280 incorpora el sistema antisketting de DISEC, diseñado para dificultar el hundimiento, desplazamiento o forzado del rotor frontal hacia el interior del escudo.

Esto protege el bombín frente a ataques cuyo objetivo consiste en desplazar la lenteja y obtener acceso directo al cilindro.

Protección frente a corona

La geometría exterior redondeada y los materiales endurecidos del escudo dificultan los ataques realizados mediante coronas de corte alrededor del protector.

• • Anti-corona: Sí
• • Perfil exterior redondeado: Sí
• • Rotor reforzado: Sí
• • Elementos internos endurecidos: Sí

Sistema Flex

El sistema Flex de DISEC mejora la adaptación del escudo y la resistencia de su sistema de fijación.

El conjunto se instala mediante tornillos pasantes desde el interior de la puerta, evitando que los elementos de fijación puedan desmontarse directamente desde el exterior.

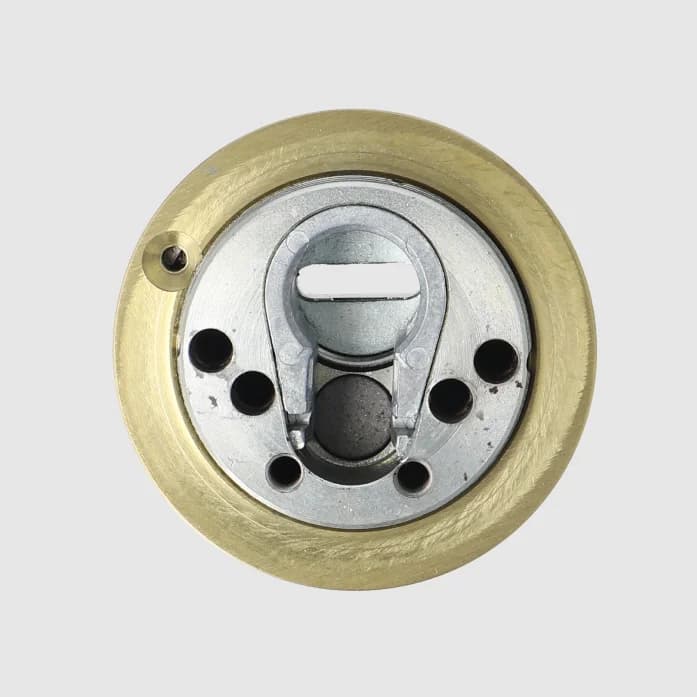

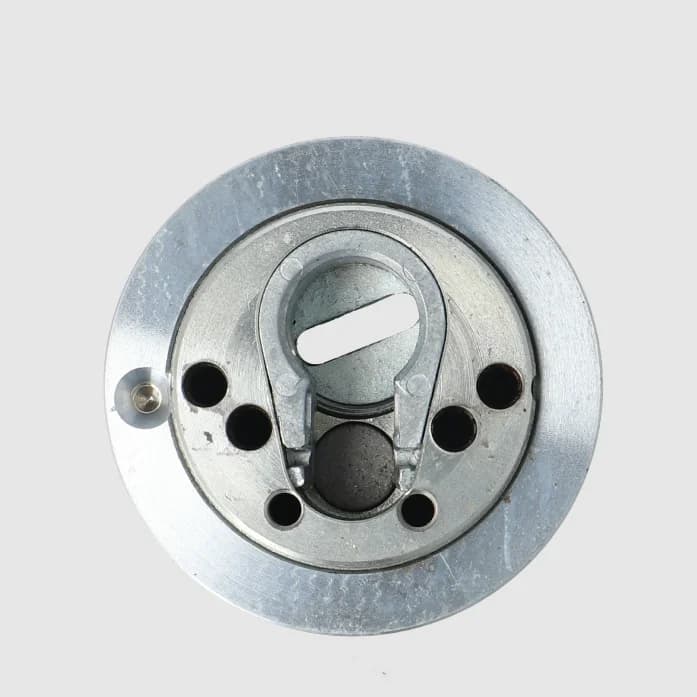

Distancias de tornillería

El BKD280 admite las principales distancias utilizadas en cerraduras de perfil europeo:

• 17 mm – M5

• 26,5 mm – M6

• 38 mm – M6

Las configuraciones de 26,5 y 38 mm son especialmente habituales en puertas blindadas y cerraduras de seguridad.

Dimensiones

Medidas aproximadas del BKD280:

• • Diámetro exterior: 65 mm
• • Diámetro del cuerpo empotrado: Aproximadamente 47 mm
• • Cajeado recomendado: Aproximadamente 51 mm
• • Distancias de fijación: 17 / 26,5 / 38 mm

Antes de realizar el pedido es recomendable comprobar el espacio disponible en la puerta y la distancia entre los tornillos de la cerradura.

Compatibilidad

El DISEC BKD280 está diseñado para trabajar con bombines de perfil europeo y puede instalarse sobre una gran variedad de cerraduras compatibles.

Entre las marcas habituales se encuentran:

• TESA

• EZCURRA

• CISA

• ISEO

• MOTTURA

• BKS

• KFV

• ABLOY

• WINKHAUS

• Cerraduras compatibles con DIN 18250

La compatibilidad final depende de la distancia entre tornillos, el cajeado disponible y la configuración concreta de la cerradura.

Certificaciones

El DISEC BKD280 DIAMOND dispone de certificaciones de resistencia mecánica:

• EN 1906: Grado 4

• UNE 85160:2013: Grado 5C

El Grado 4 de EN 1906 corresponde al nivel máximo de resistencia frente a ataques dentro de esta clasificación aplicada al protector.

La clasificación 5C de UNE 85160:2013 sitúa al BKD280 entre los escudos mecánicos de muy alta resistencia frente a ataques violentos.

¿Protege contra bumping y ganzuado?

El BKD280 es un escudo protector, no un bombín.

Por tanto:

• • Protección física frente a acceso al cilindro: Sí
• • Protección frente a extracción: Sí
• • Protección frente a rotura: Sí
• • Protección frente a taladro/fresado: Sí
• • Protección antibumping: Depende del bombín instalado
• • Protección antiganzúa: Depende del bombín instalado
• • Copia restringida: Depende del bombín instalado
• • Llave patentada: Depende del bombín instalado

Para conseguir un conjunto de máxima seguridad se recomienda combinarlo con un bombín de alta seguridad con protección antibumping, antipicking y control de copia.

Acabados disponibles

• Cromo satinado

• Latón / dorado PVD

Contenido

Según configuración:

• Escudo DISEC BKD280 DIAMOND

• Contraplaca / roseta interior

• Embellecedor interior

• Tornillería pasante de seguridad

• Elementos de protección de los tornillos

• Accesorios necesarios para el montaje

Diferencia frente a otros escudos DISEC

Dentro de esta familia de escudos mecánicos:

DISEC BD280 ROK

• Alta resistencia mecánica

• Protección frente a taladro, fresado, extracción y corona

DISEC BKS280 KRIPTON

• Mayor refuerzo mediante elementos de carburo de tungsteno / widia

• Mayor protección frente a ataques destructivos

DISEC BKD280 DIAMOND

• Gama de máxima protección

• Insertos DIAMOND frontales y laterales

• Protección específica frente a radial

• Carburo de tungsteno

• Rotor/lenteja reforzada

• Sistema antisketting

• Bloque macizo reforzado

• EN 1906 Grado 4

• UNE 85160:2013 Grado 5C

Resumen de seguridad

• • Perfil europeo: Sí
• • Escudo acorazado: Sí
• • Gama DIAMOND: Sí
• • Protección antitaladro: Sí
• • Protección antifresado: Sí
• • Protección anticorona: Sí
• • Protección antiradial: Sí
• • Protección antiextracción: Sí
• • Protección frente a torsión: Sí
• • Rotor giratorio: Sí
• • Lenteja reforzada: Sí
• • Carburo de tungsteno: Sí
• • Insertos DIAMOND: Sí
• • Sistema antisketting: Sí
• • Sistema Flex: Sí
• • Tornillería pasante: Sí
• • EN 1906: Grado 4

• UNE 85160:2013: Grado 5C

• • Sistema magnético: No
• • Bombín incluido: No
